Taber Linear Abraser Set-Up Options
Варианты настройки нагрузки
Расчёт испытательной нагрузки

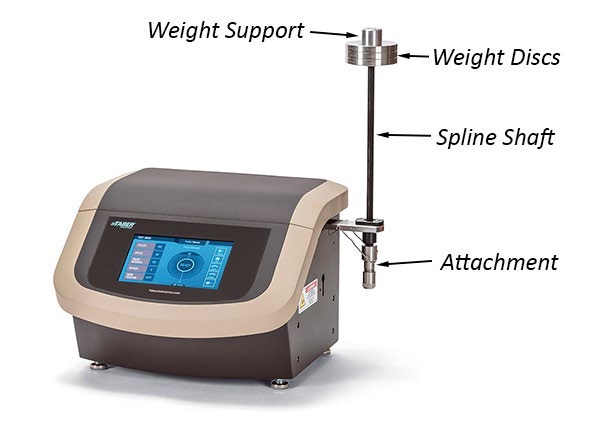

Эта справочная таблица помогает подобрать испытательную нагрузку для Taber Linear Abraser 5770. Полная нагрузка складывается из массы шлицевого вала, опоры грузов, дополнительных грузов и установленной насадки.
Формула: общая нагрузка = шлицевой вал + опора грузов (при использовании) + дополнительные грузы (при использовании) + насадка.
Шлицевые валы и опоры грузов
| Кат. номер | Наименование | Масса |
|---|---|---|
| 130855 | Spline Kit, сталь, O 10 мм x 300 мм | 180 г |
| 132190 | Spline Kit, алюминий, O 10 мм x 300 мм | 85 г |
| 132280 | Spline Kit, алюминий, O 10 мм x 150 мм | 41 г |
| 133554 | Weight Support для стального шлицевого вала; базовая нагрузка 350 г | 72 г |
| 133556 | Weight Support для алюминиевого вала; базовая нагрузка 350 г | 167 г |
Дополнительные грузы
| Кат. номер | Наименование | Масса |
|---|---|---|
| 132716 | Auxiliary Weight Disc | 10 г |
| 136306 | Auxiliary Weight Disc | 15 г |
| 132717 | Auxiliary Weight Disc | 20 г |
| 131548 | Auxiliary Weight Disc | 50 г |
| 131611 | Auxiliary Weight Disc | 75 г |
| 131612 | Auxiliary Weight Disc | 100 г |
| 135174 | Auxiliary Weight Disc | 110 г |
| 131373 | Auxiliary Weight Disc | 150 г |
| 130285 | Auxiliary Weight Disc | 250 г |
| 134218-1 | Auxiliary Weight | 1000 г |
| 134218-2 | Auxiliary Weight | 2000 г |
| 132740 | Precision Weight Kit, крепление на шлицевой вал | от 5 г |
| 132710 | Precision Weight Post, крепление на держатель грузов | от 35 г |
Насадки для wear и abrasion
Описание насадок и областей применения вынесено на отдельную страницу Taber Linear Abraser Wear Attachments, а расходные материалы Wearaser и Weardisc - на страницу Taber Linear Abradants.
| Кат. номер | Насадка | Масса |
|---|---|---|
| 130852 | Wearaser Collet Kit, нержавеющая сталь | 98 г |
| 131852 | Wearaser Collet Kit, алюминий | 28 г |
| 131852-1 | Wearaser Collet Kit, пластик | 16 г |
| 130553-1 | Wearaser Collet Chuck для 9 мм H1 Felt Wearaser | - |
| 131862 | Wearaser Collet Kit, jumbo | 43 г |
| 130572 | Universal Attachment, O 25,4 мм, нержавеющая сталь | 98 г |
| 135430 | Universal Attachment, O 50,8 мм, алюминий | 98 г |
| 132735 | Precision Knuckle Attachment | 135 г |
| 130570 | Crockmeter Kit, O 16 мм | 166 г |
| 134571 | Crock Block Kit с держателем, 19 мм x 25,4 мм | 166 г |
| 132700 | Square Crock Finger 1 3/4" x 1 3/4", требуется 130570 | 28 г |
| 134550 | Rectangular Crock Block, 40 мм x 85 мм | 170 г |
| 135681 | Rubbing Adapter C по DIN 55654, требуется 130570 | 172 г |
| 134298 | Special Crock Attachment (R10) | 125 г |
| 136307 | Special Crock Attachment (R45) | 137 г |
| 135408 | BMW Abrasion Tool | 175 г |
| 134656 | Padded Square Finger Attachment, 10 мм | 27 г |
| 134658 | Padded Square Finger Attachment, 20 мм | 39 г |
| 136618 | Padded Square Finger Attachment, 25 мм | 48 г |
| 134985 | Steel Wool Holder Kit | 23 г |
| 133432 | ScotchBrite™ Abrasive Pad Kit | 58 г |
| 133450 | Brass Brush Attachment Kit по GMW 14125 | 79 г |
| 133423 | Test Wedge Kit по GMW 14125 | 180 г |
| 134609 | Держатель 3 мм боросиликатной сферы | 32 г |
| 134380 | Wire Scrape Attachment, стержень O 1 мм | 81 г |
| 134495 | Wire Scrape Attachment, стержень O 0,025" | 81 г |
| 133060 / 134887 | Wire / Cable Scrape Abrasion Kit | 63 г |
| 134583 / 136658 | Flexible Material Abrasion Kit | 14 г |
Scratch / Mar насадки
| Кат. номер | Насадка | Масса |
|---|---|---|
| 133566 | 90° Multi-Mar Scratch с loop stylus | 100 г |
| 133136 | 45° Multi-Mar Scratch с loop stylus | 95 г |
| 135025 | Needle Stylus, наконечник O 1,5 мм для Multi-Mar Scratch | - |
| 133139 | Hoffman Stylus для Multi-Mar Scratch | - |
| 133178 / 133718-1 | Copper Coin для Multi-Mar Scratch | - |
| 135447 / 135447-1 | Stainless Steel Coin для Multi-Mar Scratch | - |
| 133553 | Конический наконечник 60°, O 0,10 мм, карбид вольфрама | 9 г |
| 133555 | Конический наконечник 60°, O 0,25 мм, карбид вольфрама | 9 г |
| 135167 | Конический наконечник 60°, O 0,30 мм, карбид вольфрама | 10 г |
| 133557 | Конический наконечник 60°, O 0,40 мм, карбид вольфрама | 10 г |
| 136436 | Конический наконечник 60°, O 0,45 мм, карбид вольфрама | 10 г |
| 133559 | Конический наконечник 60°, O 0,50 мм, карбид вольфрама | 10 г |
| 135166 | Конический наконечник 60°, O 0,60 мм, карбид вольфрама | 10 г |
| 135243 | Конический наконечник 60°, O 0,75 мм, карбид вольфрама | 10 г |
| 134622 | Конический наконечник 60°, O 1,0 мм, карбид вольфрама | 10 г |
| 135193 | Полусферический наконечник O 1,0 мм, сталь HRC 60-66 | 10 г |
| 132347 | Полусферический наконечник O 1,0 мм, карбид вольфрама | 10 г |
| 135627 | Полусферический Mar Tip O 3,0 мм, карбид вольфрама | 11 г |
| 132348 | Полусферический Mar Tip O 7,0 мм, карбид вольфрама | 12 г |
| 136449 | Полусферический Mar Tip O 10,0 мм, карбид вольфрама | 28 г |
| 134672 | Полусферический Mar Tip O 15,0 мм, карбид вольфрама | 59 г |
| 130575 | Scratch Kit, нержавеющая сталь, с коническим алмазным инструментом | 98 г |
| 131604 | Scratch Kit, алюминий, с коническим алмазным инструментом | 33 г |
| 132892 / 132910 | Diamond Tool Holder с коническим алмазным инструментом 90° | 9 г |
| 134981 | Diamond Tool Holder с коническим алмазным инструментом 60° | 9 г |
| 133475 | Scraper 5 мм по GMW 14125 | 37 г |
| 133476 | Scraper 10 мм по GMW 14125 | 46 г |
| 131716-1 / -2 / -3 | Coin Holder Kit, 45°, 60° или 75° | 40 г |
| 133453 | Pencil Hardness Scratch Kit, масса карандаша включена | 34 г |
Дополнительные принадлежности и ограничения
- 136236 - Universal T-Slot Table для Model 5770.
- 131877 - Multi-Head Attachment с алюминиевым шлицевым валом.
- 131877-1 - Multi-Head Attachment со стальным шлицевым валом.
- Если дополнительные грузы не требуются, нагрузку можно уменьшить, сняв опору грузов.
- Рекомендуемые максимальные нагрузки: 130855 - 2400 г, 132190 - 2100 г, 132280 - 2100 г.
- Массы насадок приведены справочно и не включают допуски.
