Taber 150-T
Тестер упругости и жёсткости материалов на изгиб
Taber 150-T V-5 Stiffness Tester используется для оценки жёсткости и упругости бумаги, картона, пластиков, металлов, текстиля, резины, проволоки и других листовых материалов.
Прибор стандартизирует длину образца, угол отклонения и диапазон нагрузки, поэтому результаты испытаний остаются воспроизводимыми при регулярном лабораторном контроле.
Ключевые характеристики
Устойчивость материалов к изгибу
Прибор для определения жёсткости Taber V-5 используется для оценки жёсткости и эластичности слоистого пластика, картона, бумаги, лёгкого металлического листа, фольги и других гибких материалов. Заранее определённые длина образца, угол отклонения и изменение нагрузки позволяют получить точные и воспроизводимые результаты испытаний.
Надлежащая эксплуатация прибора требует минимальных технических знаний, но процедуру важно соблюдать, чтобы получать стабильно точные данные. Система весов с маятником является чувствительным методом измерения небольших увеличений нагрузки.

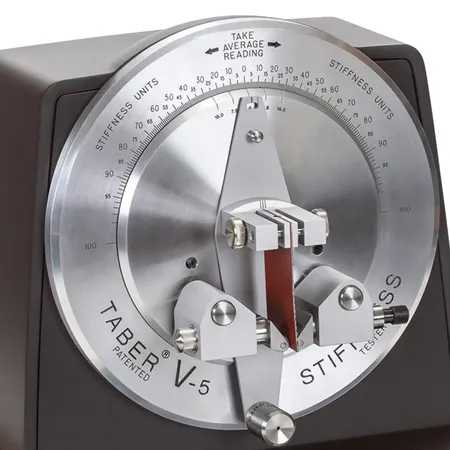

Маятниковая измерительная система

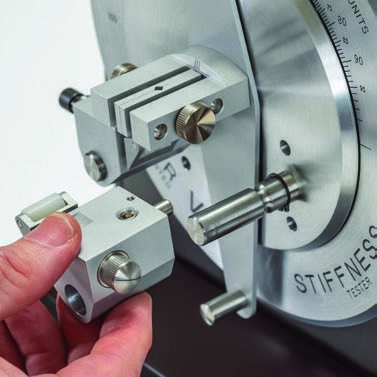

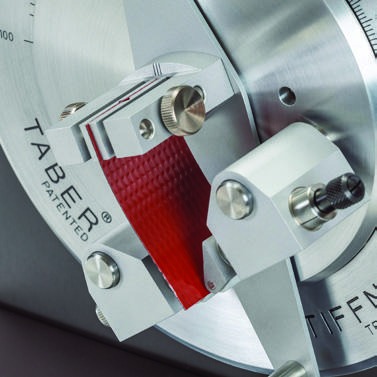

Зажим с образцом закрепляется на маятнике так, чтобы нижняя сторона зажима располагалась точно в центре вращения. Это сохраняет постоянную длину испытуемого образца и угол отклонения. Усилие к нижнему концу образца прикладывается роликами, закреплёнными на ведущем диске за маятником.
Показание возникает, когда отметка маятника совпадает с соответствующей отметкой ведущего диска 7,5° или 15°. Итоговое значение зависит от выбранного диапазона испытаний и умножается на соответствующий коэффициент шкалы.

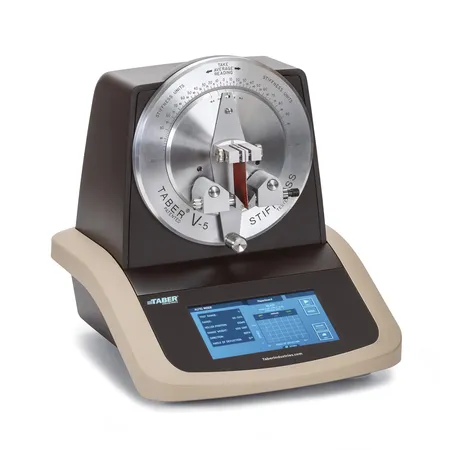

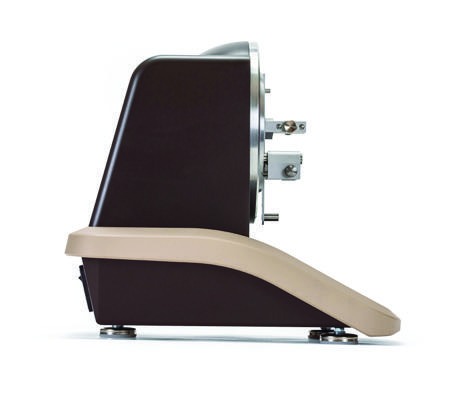

Taber V-5 Stiffness Tester Model 150-T
Taber V-5 Stiffness Tester Model 150-T предназначен для оценки жёсткости и упругости материалов в диапазоне до 10 000 единиц жёсткости Taber. Прибор обеспечивает точность измерения до ±1,0% для образцов толщиной от 0,004" до 0,297".
Типовые материалы для испытаний: бумага, картон, пластики, металлы, текстиль, резина, проволока, трубки, войлок и другие листовые материалы.
Правый ролик оснащён храповым ограничителем, который снижает риск ошибки оператора при чрезмерном или недостаточном затягивании: ход узла автоматически останавливается при контакте ролика с образцом.
Новая модель 150-T
Модель 150-T получила сенсорный LCD-интерфейс оператора для настройки и контроля испытаний. Показания автоматически пересчитываются в выбранный диапазон жёсткости и могут отображаться графически.
Результаты могут выводиться в единицах Taber Stiffness Units или в миллиньютон-метрах. Данные можно сохранять или передавать на компьютер. Прибор рассчитывает среднее значение, стандартное отклонение, минимальные и максимальные показания, а также позволяет работать в ручном режиме с выбором направления, угла отклонения и числа циклов.
В Model 150-T также применяется новая система энкодера и уточнённые механические допуски, что повышает точность и повторяемость по сравнению с ранними версиями.
Стандартные функции Model 150-T
- Сенсорный LCD-интерфейс оператора с выбираемыми вариантами отображения.
- Графическое отображение настройки диапазона испытаний.
- Испытания образцов толщиной до 7,5 мм.
- Девять диапазонов измерения жёсткости.
- Заданные длина образца, угол отклонения и скорость нагружения для воспроизводимых результатов.
- Вывод результата в Taber Stiffness Units (гс·см) или миллиньютон-метрах.
- Сохранение данных и перенос через USB-накопитель.
- Заводская калибровка с точностью ±1% полной шкалы.
Высокочувствительный диапазон и проволока
Диапазон 1 используется с опциональной высокочувствительной приставкой Sensitivity Range Attachment для материалов с жёсткостью 0-1 единиц Taber. Это решение подходит для целлофана, натуральных и синтетических волокон, тонкой бумаги, металлической фольги и плёнок.

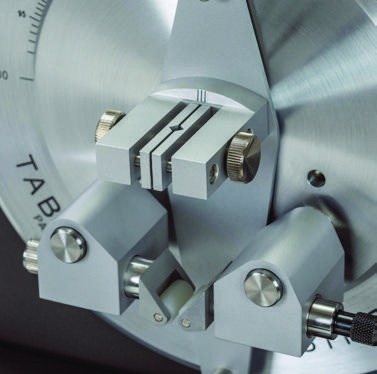

Для оценки жёсткости проволоки и кабеля в зажимах предусмотрен V-образный паз. Рекомендуемые образцы: длина 70 мм, диаметр 3-8 мм, с аккуратным центрированием в пазу без пережатия. Для образцов диаметром менее 3 мм рекомендуется фиксация в плоской зоне зажима. Результаты таких испытаний следует использовать для сравнительной оценки партий или материалов.
Оценка результатов
После отклонения образца на 15° или 7,5° влево и вправо определяется среднее показание. Затем оно умножается на коэффициент выбранного диапазона, и получается значение жёсткости материала в единицах Taber Stiffness Units.
Одна единица жёсткости Taber эквивалентна изгибающему моменту 1 г·см. Для пересчёта в миллиньютон-метры используется формула: mN·m = ST × 0,098067. Для пересчёта в фунт-дюймы: lb·in = ST × 0,000868.
Упругость материала может выражаться как отношение базовой жёсткости к начальной жёсткости: % упругости = базовая жёсткость × 100 / начальная жёсткость.
Международные методики
Taber V-5 Stiffness Tester применяется для определения изгибающего момента, необходимого для отклонения свободного конца вертикально закреплённого образца на 15° влево и вправо при постоянной длине изгиба. Показания в двух направлениях усредняются для получения жёсткости образца.
Для бумаги и картона обычно применяются TAPPI T489 и ISO 2493. Метод TAPPI T566 предназначен для бумаги малой массы или очень гибких материалов с жёсткостью от 0 до 10 единиц Taber.
Диапазоны испытаний
| Диапазон | Единицы жёсткости | Длина образца | Положение ролика | Размер образца | Груз | Угол | Коэффициент |
|---|---|---|---|---|---|---|---|
| 1 | 0-1 | 2 см | SR Attachment | 1,5" x 1,5" | 10 Unit Compensator | 15° | 0,01 |
| 2 | 0-10 | 1 см | Up | 1,5" x 1,5" | 10 Unit Compensator | 15° | 0,1 |
| 3 | 10-100 | 5 см | Down | 1,5" x 2,75" | - | 15° | 1 |
| 4 | 50-500 | 5 см | Down | 1,5" x 2,75" | 500 Unit | 15° | 5 |
| 5 | 100-1000 | 5 см | Down | 1,5" x 2,75" | 1000 Unit | 15° | 10 |
| 6 | 200-2000 | 5 см | Down | 1,5" x 2,75" | 2000 Unit | 15° | 20 |
| 7 | 300-3000 | 5 см | Down | 1,5" x 2,75" | 3000 Unit* | 15° | 30 |
| 8 | 500-5000 | 5 см | Down | 1,5" x 2,75" | 5000 Unit* | 15° | 50 |
| 9 | 1000-10000 | 5 см | Down | 1,5" x 2,75" | 5000 Unit* | 7,5° | 100 |
* Дополнительный комплект грузов 3000-5000 единиц Taber продаётся отдельно и требуется для диапазонов 7-9.
Рекомендации по испытаниям
- Не изгибать образец перед испытанием.
- Не пережимать образец в зажимах: чрезмерное сжатие уменьшает толщину материала и искажает показания.
- Для материалов с выраженным направлением волокон следует испытывать образцы в обоих направлениях.
- Для повышения достоверности рекомендуется испытывать не менее 5 образцов и использовать среднее значение.
Комплект поставки Taber V-5 Stiffness Tester

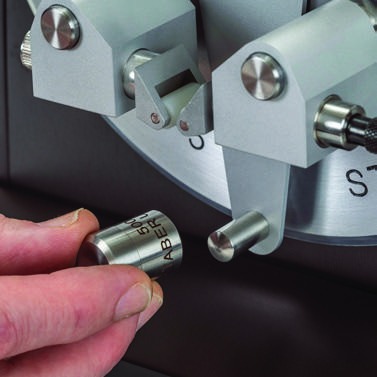

- Компенсационный диапазонный груз.
- Диапазонные грузы Taber Units: 500, 1000 и 2000.
- Калибровочный образец.
Опциональные принадлежности
- Triple Cut Specimen Shear - резак для подготовки образцов.
- Sensitivity Range Attachment - высокочувствительная приставка.
- Calibration Specimen - калибровочный образец.
- Auxiliary Range Weight Set - дополнительный комплект грузов 3000 и 5000 единиц.
