Taber Linear Abraser Wear Attachments
Насадки для испытаний износа и истирания
Назначение
Сменные насадки расширяют возможности Taber Linear Abraser и возвратно-поступательного абразиметра Taber. С их помощью один прибор можно использовать для стандартного истирания Wearaser, испытаний трением тканью, проверки влияния Scotch-Brite или steel wool, работы с плоскими контртелами, щётками и специальными инструментами по автомобильным методикам.
Выбор насадки влияет на массу испытательной системы, площадь контакта, способ фиксации абразива и воспроизводимость результата. При расчёте нагрузки учитывают вал, опору грузов, сами грузы и массу установленной насадки.
Wearaser Collet и Universal Attachment
Wearaser Collet Kit входит в стандартную комплектацию линейного и возвратно-поступательного абразиметра. Он принимает Wearaser диаметром 1/4"; в рабочем положении выступает примерно 1/8" абразива. Стандартный патрон выполнен из нержавеющей стали, а алюминиевый и пластиковый варианты применяются, если нужна меньшая базовая нагрузка.
Для плоских образцов и увеличенной площади контакта используют Jumbo Wearaser Collet Kit с Jumbo Wearaser 1/2" либо Universal Attachment с Weardisc, тканью, резиной, картоном, шлифовальной бумагой или другим контртелом. Универсальная насадка помогает воспроизвести реальную пару трения.
Scotch-Brite, Steel Wool и Brass Brush
Scotch-Brite Abrasive Pad Kit моделирует повреждения поверхности при очистке абразивной губкой. Квадратный алюминиевый блок удерживает light duty или general purpose Scotch-Brite с помощью двухсторонней клейкой ленты.
Для испытаний steel wool используют квадратные насадки 10 мм или 20 мм с упругой неопреновой прокладкой либо отдельный Steel Wool Holder. Brass Brush Holder Attachment соответствует требованиям GMW 14125 для испытаний плоских ковровых и текстильных материалов латунной щёткой.
Test Wedge и Precision Knuckle

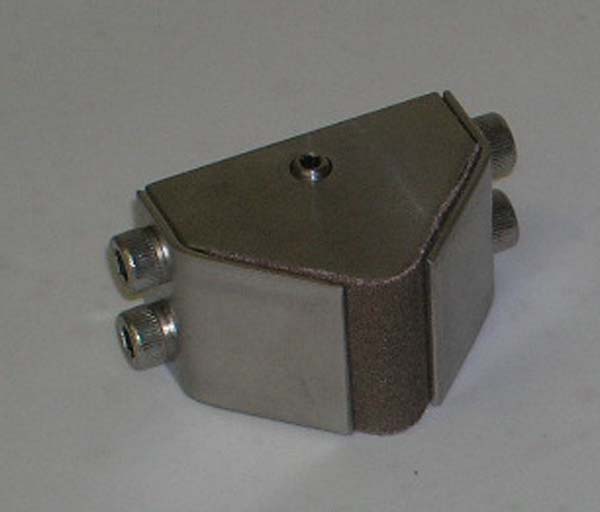

Test Wedge Kit массой около 180 г используется по GMW 14125 для текстильных защитных рукавов, искусственной кожи и обивочных материалов. Клин имеет радиус R5 и две грани под углом 90°, к которым крепят небольшой участок наждачной бумаги или ткань #10 Duck Cloth.
Precision Knuckle Attachment удерживает жёсткие контртела, например резину или дерево. Шарнирная конструкция позволяет поворачивать материал на 180° и использовать обе рабочие стороны.
Основные насадки и масса
| Насадка | Масса | Применение |
|---|---|---|
| Wearaser Collet Kit, нержавеющая сталь | 98 г | Стандартный патрон для Wearaser 1/4". |
| Wearaser Collet, алюминий | 28 г | Снижение базовой нагрузки при испытании. |
| Wearaser Collet, пластик | 16 г | Минимальная масса патрона; используется также для отдельных специальных Wearaser. |
| Jumbo Wearaser Collet Kit | 43 г | Для Jumbo Wearaser диаметром 1/2". |
| Universal Attachment 1" | 98 г | Плоские контртела, Weardisc, ткань, резина, картон или шлифовальные материалы. |
| Universal Attachment 2" | 98 г | Увеличенная площадь контакта для плоских образцов. |

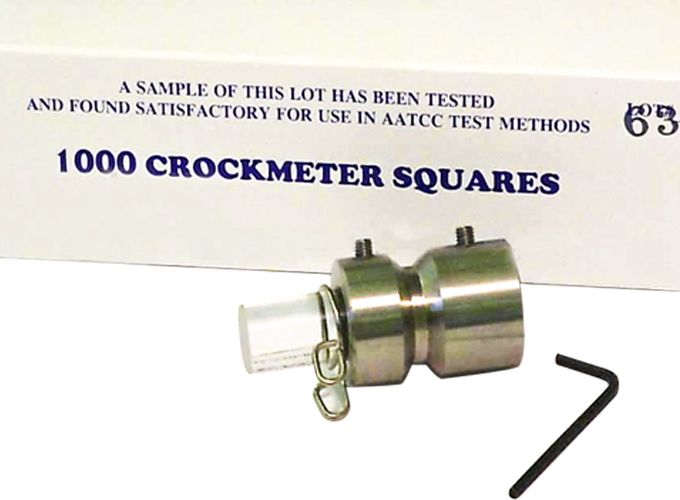

| Crockmeter Kit | 166 г | Крокметрические испытания с пальцем 16 мм и тканью 50 мм. |
| Square Crock Finger | 28 г | Квадратная контактная площадка 1,75" x 1,75". |
| Rubbing Adapter C по DIN 55654 | 172 г | Поворотная база для крепления ткани или наждачной бумаги. |
| Scotch-Brite Abrasive Pad Kit | 58 г | Имитация очистки абразивной губкой. |
| Steel Wool Holder | 23 г | Держатель для рулона steel wool с выступом около 1 см. |
| Brass Brush Attachment Kit | 79 г | Испытания по GMW 14125 латунной щёткой. |
| Test Wedge Kit | 180 г | Клин R5 для GMW 14125, защитных рукавов и обивочных материалов. |
| Precision Knuckle Attachment | 135 г | Жёсткие контртела с возможностью поворота на 180°. |
Подробный расчёт нагрузки для разных валов, держателей и навесок приведён на странице варианты настройки Taber Linear Abraser. Для выбора расходного абразива используйте страницу Taber Linear Abradants.
