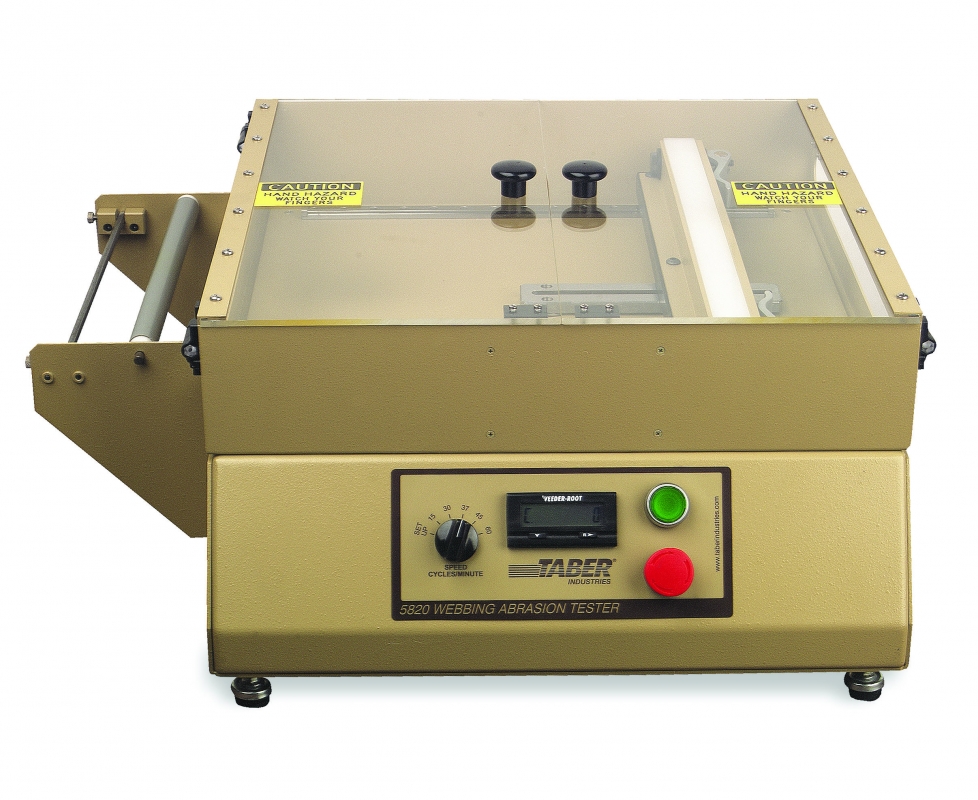

Taber 5820 Webbing Abrasion Tester
Тестер истирания ремней, строп и лент
Taber 5820 Webbing Abrasion Tester используется для оценки стойкости к истиранию ремней безопасности, удерживающих систем, шлемных ремней, грузовых стяжек, страховочных строп и других изделий из ременной ленты.
Прибор воспроизводит повреждение, возникающее при контакте ленты с регулировочной фурнитурой или другими твердыми элементами в эксплуатации, и позволяет сравнить остаточную разрывную прочность после контролируемого истирания.
Ключевые характеристики
Назначение
Текстильные ремни и ленты часто используются в изделиях, где сохранение прочности критично для безопасности: ремни безопасности, привязные системы, шлемные ремни, cargo tie-downs и страховочные элементы. Со временем регулировочная фурнитура или обычная эксплуатация могут повреждать материал истиранием.
Taber 5820 дает лабораторный способ воспроизвести такое воздействие и оценить, насколько материал сохраняет разрывную прочность после заданного числа циклов.
Принцип испытания
Образец фиксируется планкой зажима, проходит через ролик и перемещается возвратно-поступательно по стальному шестигранному абразивному стержню. Ролик поддерживает угол 85° ± 2° между образцом и стержнем, а к концу образца крепится заданный груз.
Во время испытания образец совершает однонаправленное возвратно-поступательное трение по двум из шести рабочих граней 12" hex abrasion bar. После завершения цикла истертый образец испытывают на разрыв и сравнивают с неистертым образцом той же партии.
Устройство прибора

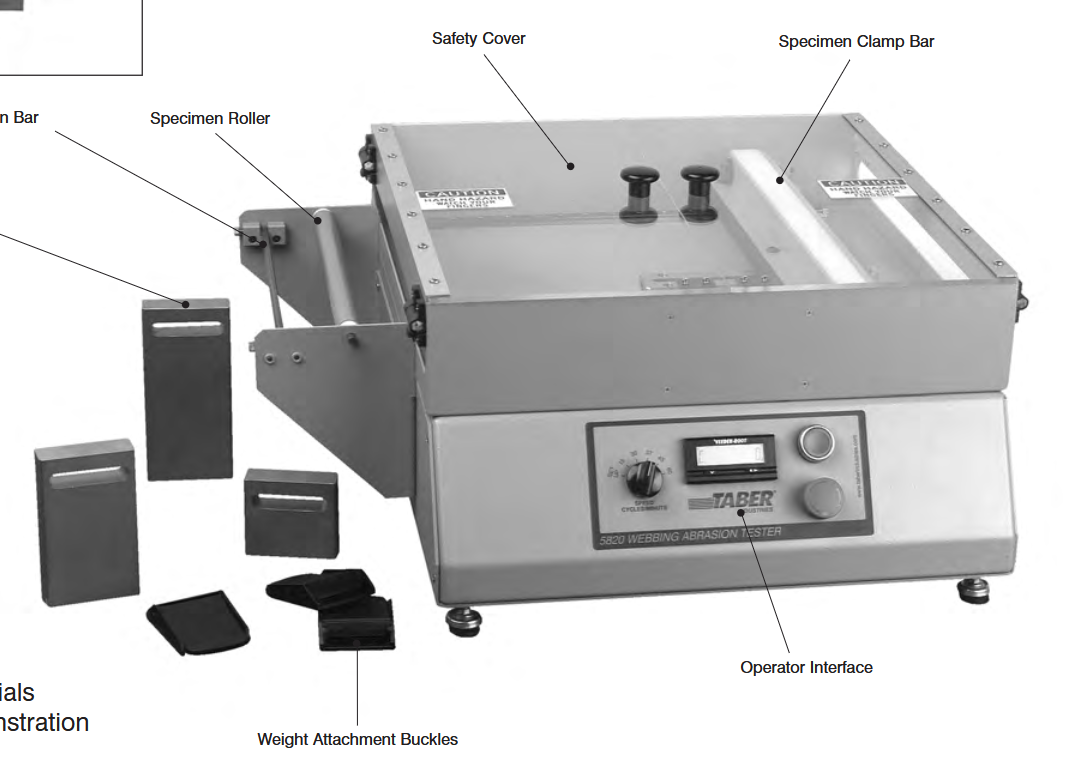

Схемы показывают рабочую зону Taber 5820: защитную крышку, планку зажима образцов, ролик образца, интерфейс оператора, комплект грузов и пряжки для их крепления. Конструкция позволяет одновременно испытывать до трех полос ременной ленты.
Настройка и производительность
- до трех образцов могут испытываться одновременно в зависимости от ширины ленты;
- щелевая направляющая позволяет регулировать длину хода до 305 мм / 12";
- кривошипная шкала по datasheet размечена в английских и метрических единицах;
- предустановленные скорости: 15, 30, 37, 45 и 60 циклов в минуту;
- прозрачная откидная защитная крышка закрывает рабочую зону;
- испытательный узел может устанавливаться справа или слева.
Абразивный стержень
Для каждого испытания должны использоваться две свежие грани шестигранного абразивного стержня. Если испытывается один образец за раз, следующий образец можно располагать на другой части длины стержня.
После использования всей длины стержень поворачивают, открывая новую пару граней. Когда вся рабочая поверхность израсходована, стержень заменяют.
Оценка результата
Наиболее распространенный способ оценки стойкости ременной ленты к истиранию - испытать истертые и неистертые образцы на разрывной машине с зажимами split-drum webbing clamps, затем сравнить среднюю разрывную силу.
| Показатель | Описание |
| A | Средняя разрывная сила истертых образцов, Н или lb |
| U | Средняя разрывная сила неистертых образцов, Н или lb |
| AR | Сопротивление истиранию, % сохраненной разрывной силы |
Формула: AR = 100 × (A / U).
Основные характеристики
| Параметр | Значение |
| Модель | Webbing Abrasion Tester 5820 |
| Абразивный элемент | 12" стальной hex abrasion bar |
| Длина хода | Регулируемая; на сайте производителя указано до 305 мм / 12", в datasheet - шкала 0"-13" |
| Скорость | 15, 30, 37, 45, 60 циклов в минуту |
| Грузы в комплекте | 2, 4 и 5.2 lb |
| Дополнительные грузы | Опциональный комплект 3 и 5 lb |
| Прочность образцов | По данным производителя - материалы с breaking strength свыше 13 500 Н |
| Количество образцов | До трех одновременно, в зависимости от ширины |
| Питание | 115 В / 230 В |
Комплект поставки
- Webbing Abrasion Tester Model 5820;
- 2 шестигранных абразивных стержня;
- комплект грузов 2, 4 и 5.2 lb;
- 3 пряжки для крепления грузов;
- шестигранный L-ключ;
- инструкция по эксплуатации.
Методики
Taber указывает применение Webbing Abrasion Tester для ASTM D6770, MIL-W-23223B, требований U.S. Department of Transportation FMCSA Part 571.209 и других международно признанных методик. Для конкретного стандарта могут потребоваться дополнительные принадлежности или уточнение процедуры.
