Taber 108 Torsional Stiffness Apparatus
Тестер крутильной жесткости кожи
Taber® Torsional Stiffness Apparatus Model 108 используется для измерения относительной жесткости перчаточной кожи, а также других гибких материалов, которые можно испытывать методом кручения.
Прибор основан на конструкции, описанной в ASTM D2821, и позволяет оценивать гибкость и жесткость кожи по углу закручивания, необходимому для поворота образца на заданное значение.
Ключевые характеристики
Назначение
Taber 108 предназначен для оценки относительной жесткости кожи и других гибких материалов. Наиболее типичное применение - контроль перчаточной кожи, где важна воспроизводимая оценка мягкости, гибкости и сопротивления скручиванию.
Испытание помогает сравнивать партии материала, подбирать технологические режимы обработки и контролировать готовые материалы, для которых обычная оценка изгибом недостаточно точно отражает рабочие свойства.
Конструкция прибора
Прибор установлен на жестком основании и состоит из торсионной головки, торсионной проволоки и системы зажимов образца. Торсионная головка оснащена круговым угломером с делениями от 0 до 360°.
Торсионная проволока из закаленной нержавеющей стали диаметром 0,010" проходит через центр головки в свободной втулке, удерживаемой фрикционным подшипником. Неподвижный указатель показывает величину углового закручивания, внесенного в торсионную проволоку.
Принцип испытания
Образец закрепляется двумя зажимами. Верхний зажим соединен с нижним концом торсионной проволоки и может вращаться при закручивании. Нижний зажим удерживает образец и перемещается вверх или вниз по направляющим стойкам, чтобы не препятствовать скручиванию.
Во время испытания торсионную головку поворачивают в плоскости, перпендикулярной торсионной проволоке. Проволока передает скручивающее движение на образец. Индикатор на верхнем узле зажима показывает момент, когда образец повернут на 90° или другое заданное значение.
Оценка результата
Значение крутильной жесткости получают по величине приложенного углового закручивания, необходимого для переориентации образца на 90° или на другой установленный угол. Чем больше угол, требуемый для достижения заданного поворота образца, тем выше относительная жесткость материала.
Стандартные элементы
- Торсионная головка с угломером 0-360°.
- Разрезной фиксатор подшипника.
- Торсионная проволока, соответствующая ASTM.
- Жесткое основание и направляющие стойки.
- Верхний и нижний зажимы для образца.
- Опциональная дистанционная ручка Finger Control Knob для плавной работы двумя руками.
Устройство прибора

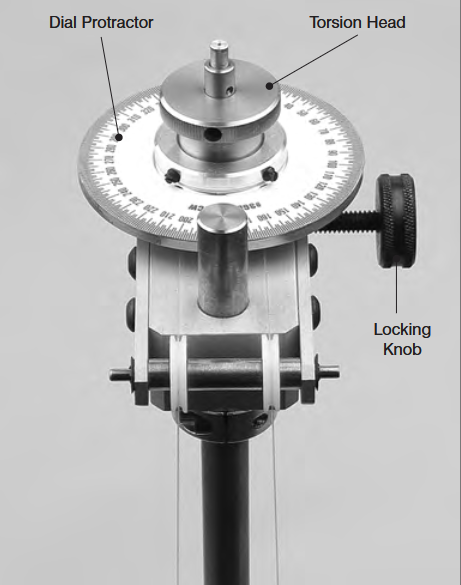

На схеме показаны основные узлы Taber 108: торсионная головка с угломером, фиксирующая ручка, торсионная проволока, индикатор скручивания, зажим образца и направляющая стойка.
Методики
Taber 108 соответствует ASTM D2821 - стандартному методу измерения относительной жесткости кожи с помощью торсионного проволочного прибора. Для отдельных материалов могут потребоваться дополнительные требования к подготовке образцов и условиям испытаний.
