Taber Sample Cutter Model 5000
Резак для подготовки образцов
Назначение

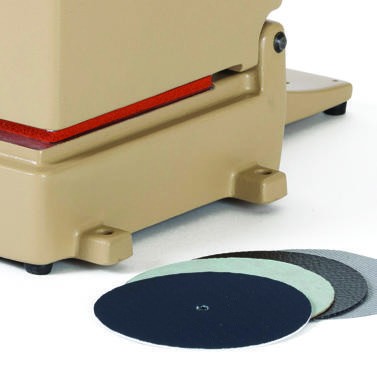

Taber® Sample Cutter Model 5000 - ручной настольный резак для подготовки круглых образцов диаметром 107 мм с центральным отверстием 6,5 мм. Такие образцы используются при испытаниях на ротационном абразиметре Taber и на тестере Shear / Scratch Tester.
Усиленное режущее лезвие работает с широким диапазоном тонких гибких материалов: бумагой, картоном, резиной, кожей, винилом, линолеумом, текстилем, пленками, гибкими пластиками, ковровыми покрытиями и другими материалами.

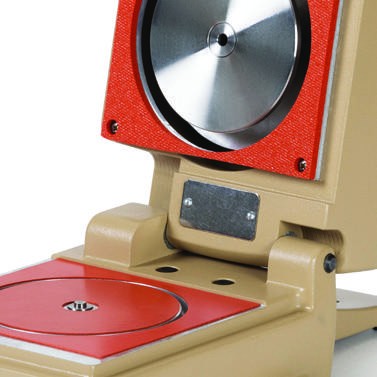

Сжимаемая силиконовая резиновая подушка фиксирует материал во время резки. Для очень тонких материалов предусмотрены две алюминиевые прокладки, уменьшающие зазор между верхней и нижней подушками.
Особенности конструкции
- Прочный литой алюминиевый корпус.
- Утопленное лезвие и защищенные приводы пробивного механизма.

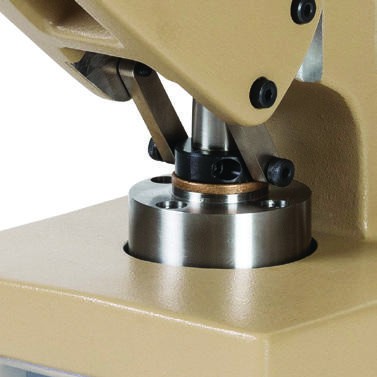

- Пружинный пробивной механизм для центрального отверстия.
- Эргономичная рукоятка.

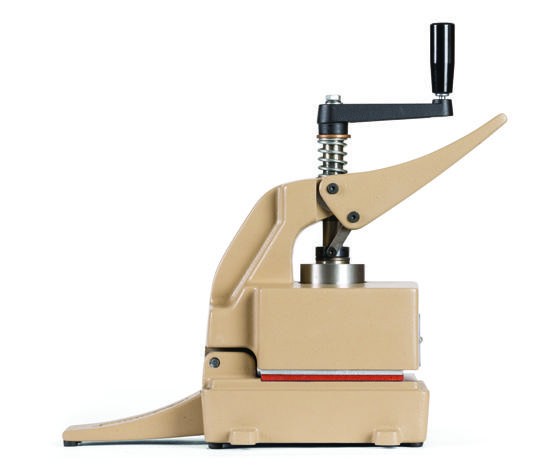

- Задняя опора в соединении типа ласточкин хвост для устойчивости прибора.

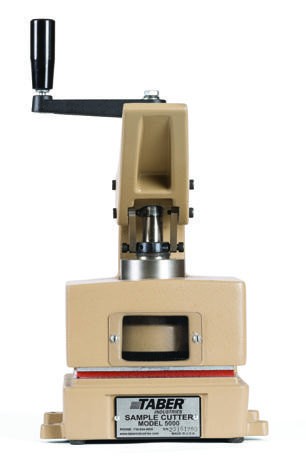

- Окно доступа для замены лезвия.
Безопасность и работа
В конструкции Model 5000 предусмотрены защитный вал пробивного механизма и система отвода режущего лезвия, которые снижают риск травмирования оператора. Эргономичный рычаг равномерно передает усилие через пружинный пробивной механизм.
При нажатии на рычаг выполняется пробивка центрального отверстия и выдвигается режущее лезвие. Круглый образец подготавливается вращением режущей рукоятки. Задняя опора предотвращает опрокидывание прибора, поэтому его не обязательно крепить к рабочей поверхности.
Усиленное режущее лезвие легко заменяется, что помогает поддерживать его остроту и получать более стабильные и чистые резы.
Порядок работы с резаком Taber 5000
Чтобы подготовить образец с помощью резака Taber 5000:
- Поднимите верхнюю часть резака.
- Положите испытываемый материал на основание и убедитесь в отсутствии складок или сгибов.
- Опустите верхнюю часть резака.
- Приложите усилие к рычагу пробивного механизма, чтобы сделать центровочное отверстие и опустить лезвие в материал образца.
- Удерживая рычаг пробивного механизма в нажатом положении, поверните ручку по часовой стрелке на один полный оборот.
- Поднимите верхнюю часть резака и удалите подготовленный образец.
Комплект и ориентировочные размеры
| Диаметр подготавливаемого образца | 107 мм |
| Центральное отверстие | 6,5 мм |
| Ориентировочные размеры по схеме | 13,0" [330,2 мм] x 8,3" [210,8 мм] x 14,5" [368,3 мм] |
| В комплекте | Задняя опора, 5 усиленных режущих лезвий, верхний узел подушки и 2 прокладки, нескользящие резиновые ножки, бобышки для крепления к рабочей поверхности |
