Taber 5900 Scratch / Mar
Испытания царапанием и повреждением поверхности
Испытания царапанием на Reciprocating Abraser

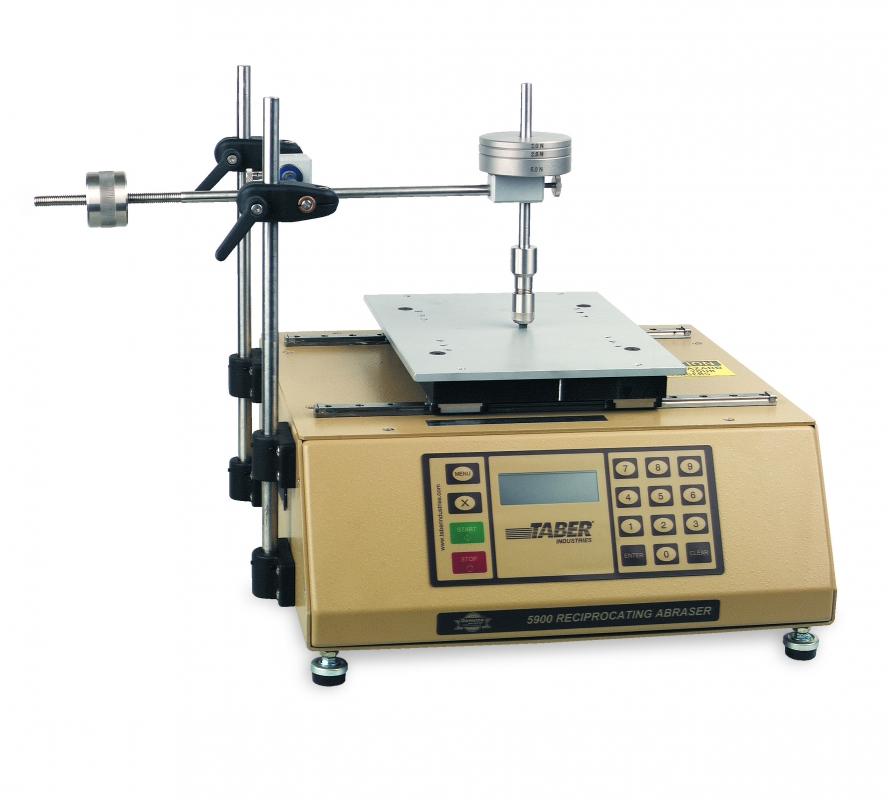

Taber Reciprocating Abraser Model 5900 может использоваться не только для истирания, но и для испытаний Scratch / Mar. При установке сменных наконечников прибор выполняет одно- или многопроходное царапание, образование следов, канавок, соскабливание и другие виды контролируемого физического повреждения поверхности.
Схема близка к прибору, описанному в ISO 1518, и особенно удобна для плоских образцов: покрытий, пластмасс, окрашенных панелей, декоративных поверхностей и материалов, где важно определить относительную стойкость к царапинам или порог видимого повреждения.
Настройка испытания
Прибор имеет уравновешенное плечо на регулируемой по высоте портальной системе. Противовес позволяет сбалансировать испытательное плечо и точно задать нагрузку независимо от массы установленной насадки. На конце плеча расположен держатель инструмента, а платформа с образцом совершает горизонтальное возвратно-поступательное движение под неподвижным наконечником.
Основные параметры регулируются под конкретный материал: длина хода от 6 до 155 мм, скорость от 3 до 75 циклов в минуту и нагрузка до 24 Н. В стандартный набор входят грузы 1 Н, 2 Н, 2,5 Н, 5 Н, 10 Н и 24 Н. Для расширения диапазона нагрузки может использоваться дополнительная опора и весовые диски 10, 20, 50, 75, 100, 150 или 250 г.
Образцы и фиксация
Стандартная платформа для образца имеет размер 216 x 278 мм и резьбовые отверстия для зажимов или сменных фиксирующих пластин. Большинство плоских образцов фиксируется штатными зажимами, а для образцов со слабым контуром можно использовать специальные приспособления или широкую фиксирующую пластину.
Для повышения производительности доступны дополнительные комплекты испытательного плеча: при оснащении прибора несколькими плечами можно выполнять до трёх испытаний одновременно.
Насадки Scratch / Mar
Для испытаний царапанием применяются сферические, конические, алмазные и специальные наконечники, а также Multi-Mar, держатели монет, карандашный набор и другие приспособления. Подробная таблица вынесена на отдельную страницу: насадки Taber Scratch / Mar.
Оценка результата
| Метод оценки | Что фиксируется |
|---|---|
| Визуальная оценка | Минимальная нагрузка, при которой на поверхности появляется видимая линия, не удаляемая протиркой. Возможна оценка по шкале или Pass / Fail. |
| Ширина / глубина | Ширина следа измеряется лупой или микроскопом; глубину можно измерять оптическим микрометром. |
| Анализ изображения | Используются методы цифровой обработки изображения или SEM, когда требуется детально описать морфологию повреждения. |
В описании повреждения полезно фиксировать глубину и форму царапины, шероховатость края, пластическое течение материала, признаки резания, разрыва, растрескивания, сколов или побеления от деформации. Для пластмасс важно заранее определить, когда выполняется оценка: сразу после испытания или через заданное время, например через 24 часа, потому что возможны упругое восстановление и релаксация напряжений.
